Your current browser version is too low, in order to bring you a better browsing effect, please use a higher version browser
Ⅰ HiperCem是一系列可适用于不同温度段（20℃~170℃）的高性能常规比重水泥浆体系，相对于其他常规比重体系，HiperCem的组成简单，只需调整产品加量即可满足20~170℃大幅度温度范围内的常规固井操作。
Ⅱ HiperCem具有浆体流变性能更好、稳定性更强、滤失量更小、水泥石更致密、防窜性能更优的特点。

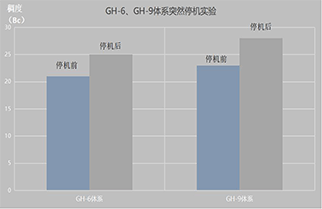

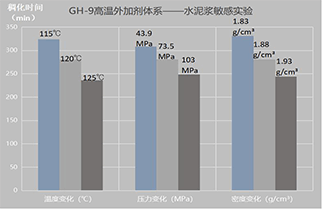

Ⅲ HiperCem适应性好，压力的变化和水泥批次的变化对体系影响小，体系的陈化实验稳定，可对现场施工的安全提供有效保障。
Ⅳ HiperCem 稠化时间易调、过渡时间短、顶部强度发展快，防气窜能力强。
60℃ G级水泥+0.1% GH-6+3.5%G310+0.3%UPV
90℃ G级水泥+0.3% GH-6+3.5% G310+0.3%UPV
120℃ G级水泥+35.0%硅粉+1.0%GH-9+5.5%G310+0.3%UPV
150℃ G级水泥+35.0%硅粉+2.0%GH-9+7.0%G310+0.3%UPV
170℃ G级水泥+35.0%硅粉+2.2%GH-9+7.0%G310+0.3%UPV
| 实验项目 | 温度（℃） | ||||
| 60 | 90 | 120 | 150 | 170 | |
| 密度，g/cm3 | 1.90 | 1.90 | 1.88 | 1.88 | 1.88 |
| 流动度，cm | 23.0 | 23.0 | 23.0 | 23.0 | 22.0 |

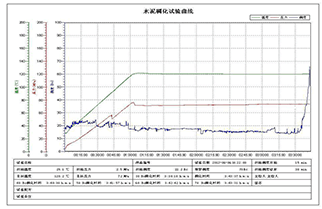

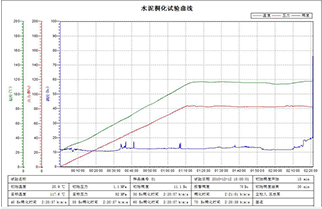

| 稠化时间，min | 249 | 289 | 281 | 332 | 335 |
| 初始稠度，Bc | 13 | 12 | 13 | 19 | 17 |
| （40～100）Bc时间，min | 10 | 8 | 8 | 5 | 7 |
| 游离液，% | 0 | 0 | 0 | 0 | 0 |
| API失水，mL | 30 | 18 | 46 | 42 | 40 |
| 抗压强度（顶部），MPa | 15.9 | 17.9 | 24.3 | 11.5 | 22.6 |
| 抗压强度（底部），MPa | 15.3 | 15.9 | 20.9 | 23.2 | 48.7 |
| 水泥石收缩率，% | 0 | 0 | 0 | 0 | 0 |
